Trong hệ thống tưới phun mưa cách chọn hệ thống lớn hay nhỏ
Đăng bởi Administrator | 26/06/2018 |

Một số giả thuyết

  1. Sử dụng súng tưới ducar, cỡ họng 14mm.

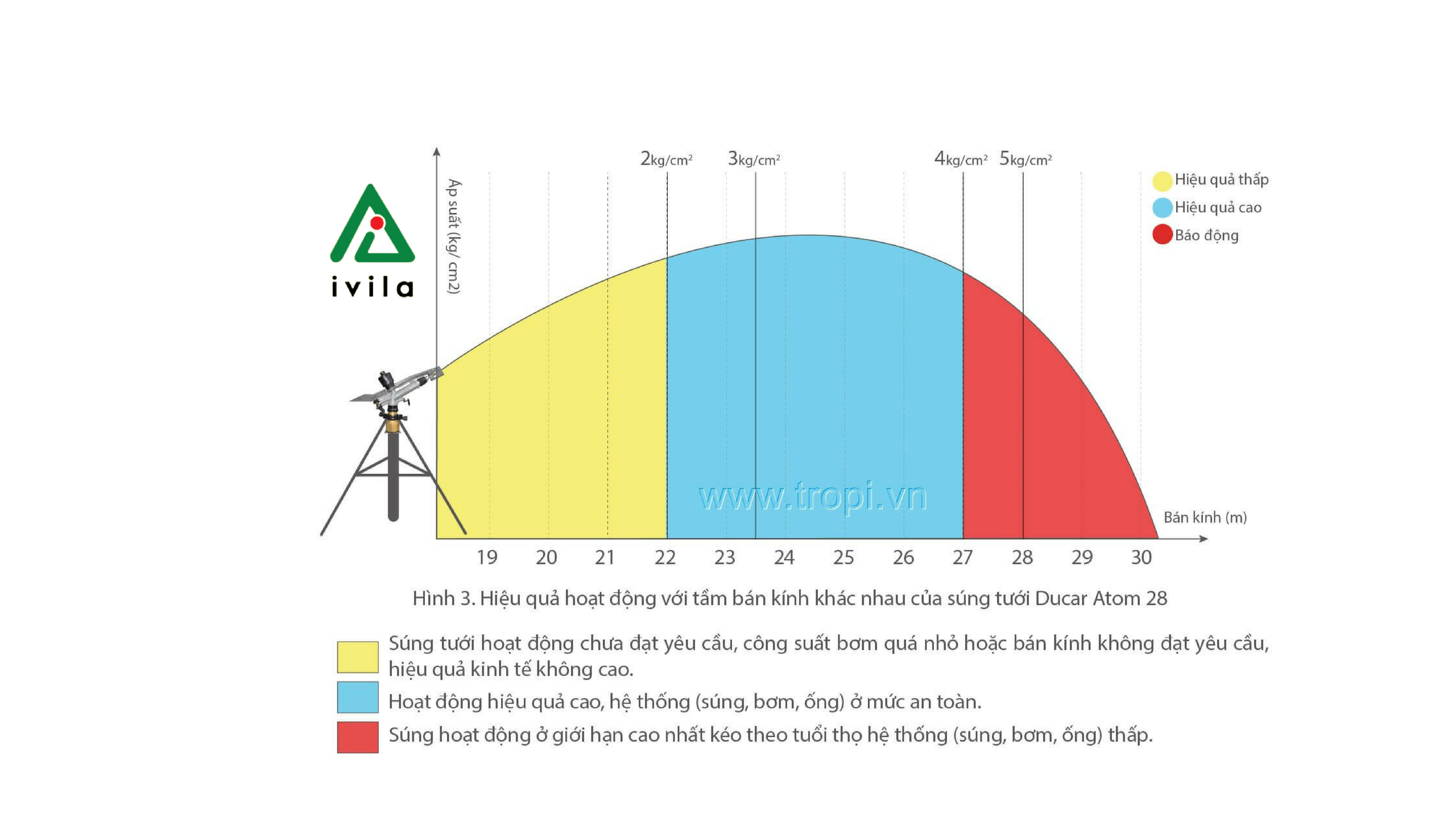

Thông số kỹ thuật của súng Atom 28

Cỡ Họng ( mm) Áp xuất (kg/cm2) Bán kính tưới (m) Lưu lượng tưới ( m3/h)
l/phút m3/h
14 2 22 195 12
3 23.5 239 14.1
4 27 277 16.5
5 28 309 18.8



2. Sử dụng Bơm APOLO 3HP ( 2,250 KW), Công suất ( Qmax = 25m3/h; H = 48m).

Gỉa thuyết chọn lưu lượng Q = 16,5m3/h; h =40m

3. Khoảng cách từ bơm đến súng tưới L= 100m

4. Sử dụng ống uPVC có đường kính 90mm và 60mm, độ dày thành ống d = 2.5mm

Câu hỏi yêu cầu trả lời: Bán kính của súng tưới gắn trên hệ thống đường ống 60mm hay 90mm sẽ xa hơn.

Tính toán chỉ số kỹ thuật

  1. Tổn thất áp xuất trên L =100m, Q = 16,5m3/h.
Cỡ ống (mm) Chiều dài đường ống L (m) Lưu lượng dẫn trên ống (m3/h) Tổn hao áp xuất H           ( Kg/cm2)
Đường kính ngoài Đường kính trong
60 55 100 16,5 0.626
90 85 100 16,5 0.075

2. Áp suất tại đầu họng súng:

Cỡ ống (mm) Chiều dài đường ống L (m) Lưu lượng dẫn trên ống (m3/h) Tổn hao áp xuất H           ( Kg/cm2) Áp xuất đầu bơm ( kg/cm2) Áp xuất đầu họng súng      ( kg/cm2) Bán kính có thể đạt R (m)
Đường kính ngoài Đường kính trong

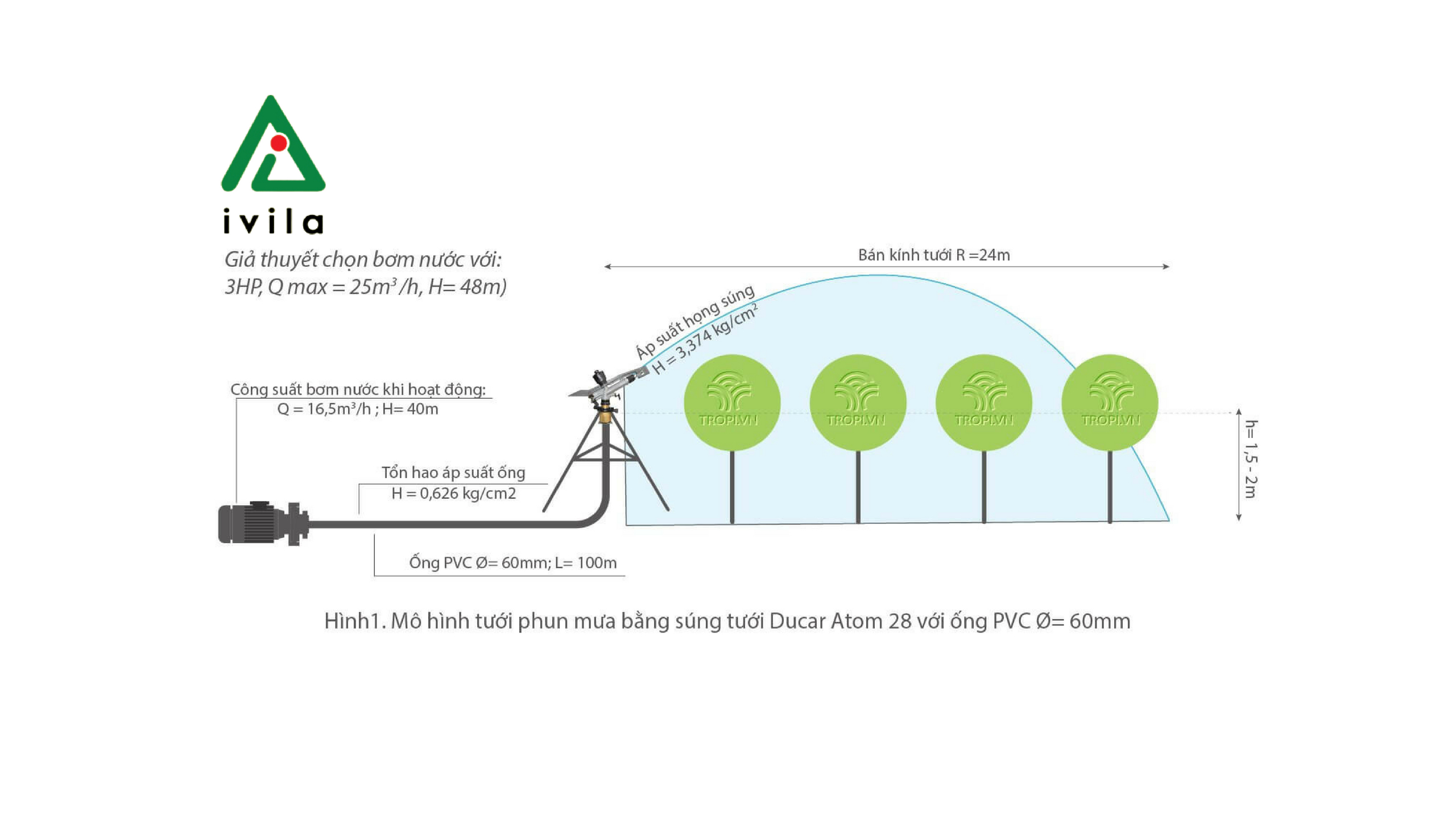

60 55 100 16,5 0.626 4 3.374 24

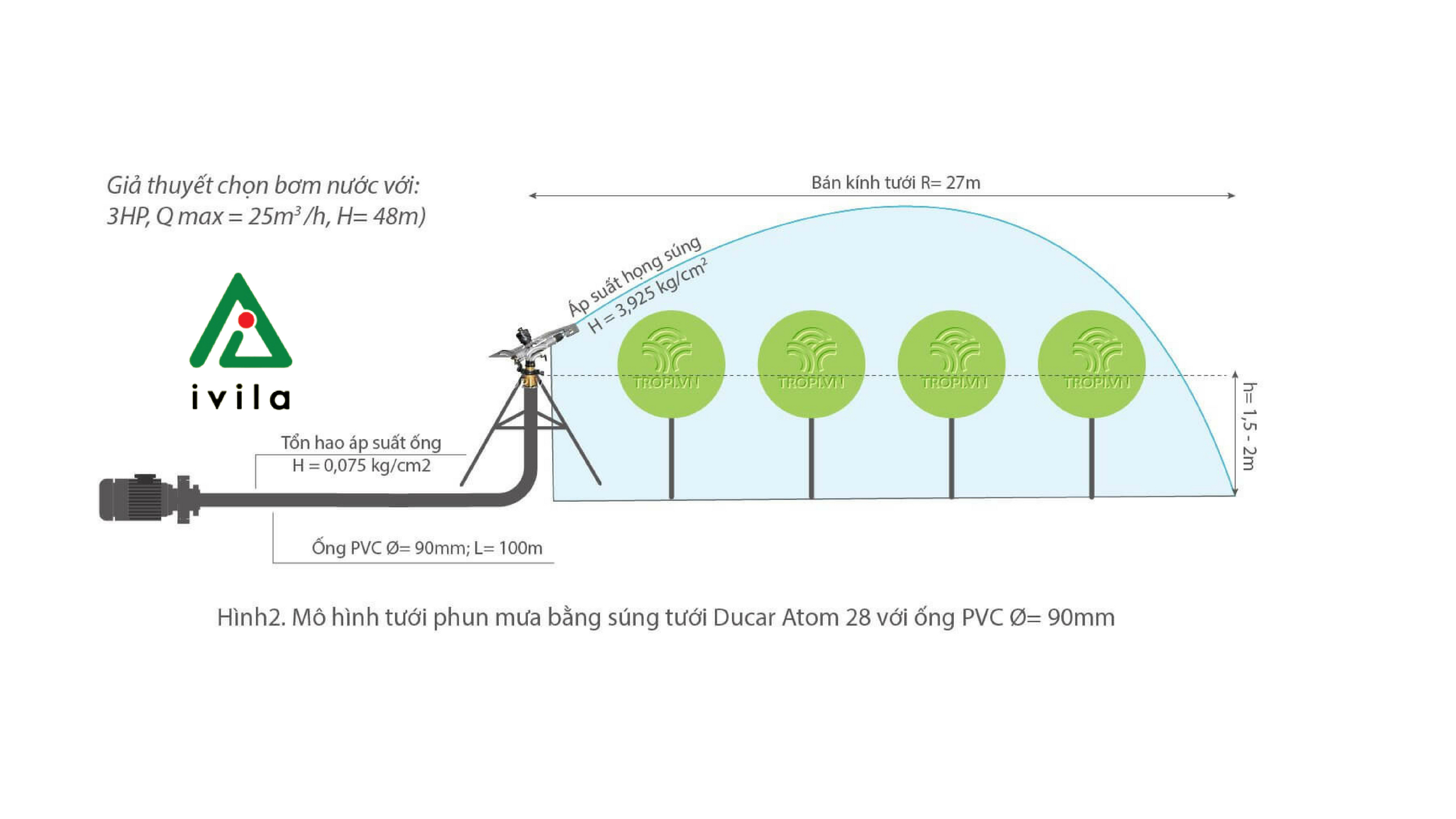

90 85 100 16,5 0.075 4 3.925 26.5

Kết luận:

  • Súng gắn trên ống 90mm (lớn hơn) có bán kính 26.5 m, xa hơn.
  • Súng gắn trên ống 60mm (lớn hơn) có bán kính 24 m, ngắn hơn.
  • Trong một hệ thống tưới phun mưa, sử dụng ống đường kính lớn để phun được xa hơn.

Mô tả bằng hình ảnh

Chon-co-ong-cho-He-thong-tuoi-phun-mua---1Chon-co-ong-cho-He-thong-tuoi-phun-mua---2Chon-co-ong-cho-He-thong-tuoi-phun-mua---3
